項目要求

一、絕緣測試要求

1. 絕緣測試觸頭需耐額定5KV的交流高壓，測試載具需與出廠測試工位通用兼容；

2. 絕緣測試高壓線及回線應滿足耐受額定5KV的交流高壓；

3. 由絕緣測試掃描裝置對多個通道進行依次掃描測試；

4. 絕緣測試電壓值、測試時間及絕緣電阻阻值等需由上位機設置；

5. 絕緣測試時阻值未達到下限值則判斷為不合格；

6. 低壓側與高壓側之間，500V，絕緣電阻＞500MΩ。

二、耐壓測試要求

1. 耐壓測試工位獲得測試載具到位信號后耐壓測試開始，測試結果信號輸送回工控機。當絕緣測試未通過時，不進行耐壓測試；

2. 耐壓測試觸頭需耐受5KV伏交流高壓，測試載具需與出廠測試工位通用兼容；

3. 耐壓測試高壓線及回線應滿足耐額定5KV的交流高壓；

4. 耐壓測試電壓值、測試時間及漏電流等參數需由上位機設置；

5. 耐壓測試值超過上限值時則判斷為不合格；

6. 低壓側與高壓側之間，3kVrms/50Hz/1min，應無擊穿和閃絡現象，漏電流＜0.5mA。

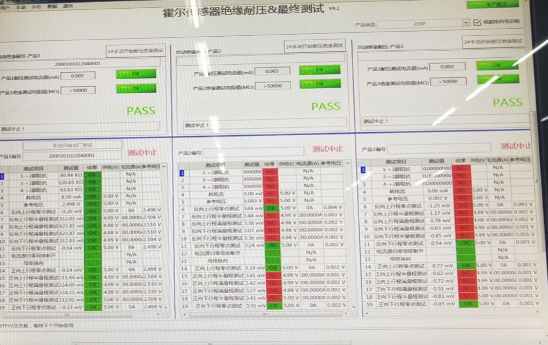

項目效果
